Як перевірити справність конденсатора: вичерпний посібник для новачків і профі

Уявіть: ваш улюблений телевізор раптом перестає вмикатися, комп’ютер глючить, а плата в електронному пристрої поводиться, наче примхлива дитина. Винуватцем часто виявляється маленький, але підступний конденсатор. Цей скромний компонент, схожий на крихітну батарейку, тримає в собі заряд, який може врятувати або зруйнувати роботу цілої системи. Але як дізнатися, чи справний ваш конденсатор? У цій статті ми зануримося в захоплюючий світ діагностики конденсаторів, розберемо кожен крок із мікроскопічною точністю, додамо практичні поради та навіть трохи гумору, щоб ви не лише навчилися перевіряти конденсатори, а й отримали задоволення від процесу!

Що таке конденсатор і чому він такий важливий?

Конденсатор — це електронний компонент, який накопичує та віддає електричний заряд, діючи як своєрідний “енергетичний буфер”. Уявіть його як маленьке відерце, яке швидко наповнюється електрикою і виливає її, коли схема цього потребує. Без конденсаторів сучасна електроніка — від смартфонів до блоків живлення — була б хаотичною і ненадійною. Вони згладжують стрибки напруги, фільтрують сигнали і навіть допомагають запускати двигуни.

Але, як і будь-який герой, конденсатор має свої слабкості. З часом він може втрачати ємність, пробиватися або навіть вибухати (не хвилюйтеся, сучасні моделі безпечніші!). Перевірка справності конденсатора — це як діагностика здоров’я вашого електронного друга. Давайте розберемося, як це зробити правильно.

Типи конденсаторів: що потрібно знати перед перевіркою

Перш ніж братися за мультиметр, важливо зрозуміти, з яким конденсатором ви маєте справу. Різні типи мають свої особливості, і це впливає на методи діагностики.

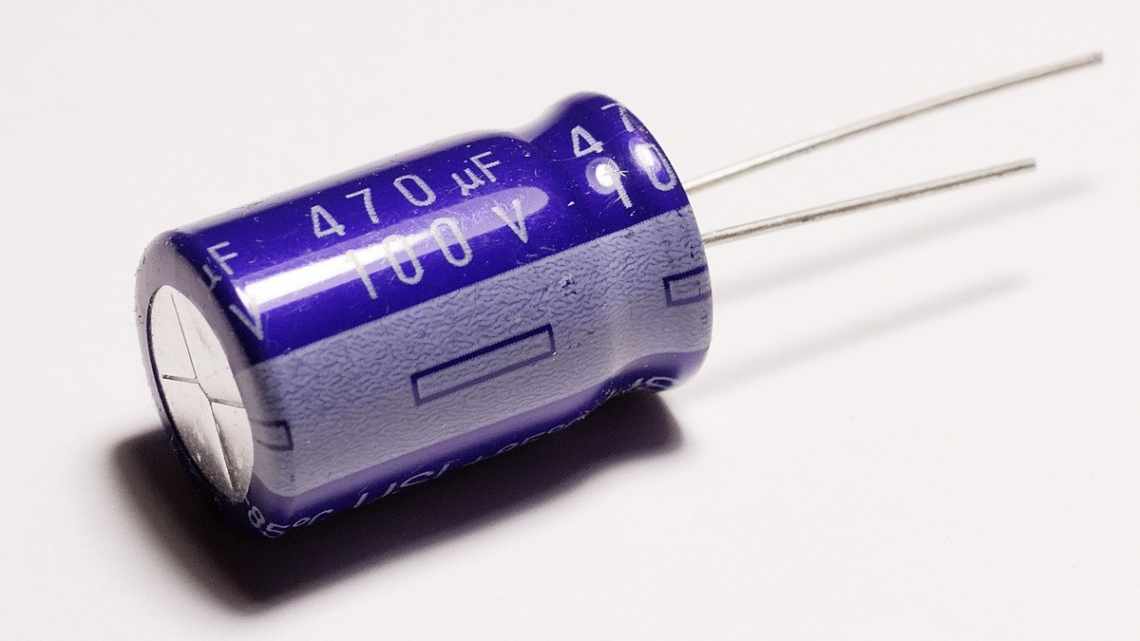

• Електролітичні конденсатори. Найпоширеніші, зазвичай циліндричної форми, із чітко позначеною полярністю (плюс і мінус). Вони часто зустрічаються в блоках живлення, але чутливі до перегріву та старіння.
• Керамічні конденсатори. Компактні, неполярні, витривалі. Їх можна знайти в аудіотехніці чи високочастотних схемах. Вони рідко здуваються, але можуть тріснути.
• Плівкові конденсатори. Надійні, неполярні, використовуються в точній електроніці. Їхня несправність часто непомітна без приладів.
• Танталові конденсатори. Маленькі, але потужні, із полярністю. Зустрічаються в компактних пристроях, але схильні до пробою при неправильному підключенні.

Кожен тип має свої “капризи”, тому перед перевіркою зверніть увагу на маркування на корпусі: там вказана ємність (у мікрофарадах, мкФ) і робоча напруга (у вольтах). Це допоможе обрати правильний метод діагностики.

Безпека насамперед: як підготуватися до перевірки

Перш ніж торкатися конденсатора, пам’ятайте: він може зберігати заряд, здатний вдарити струмом, навіть якщо пристрій відключений!

Ось як убезпечити себе:

1. Відключіть пристрій від мережі. Переконайтеся, що живлення повністю вимкнено.
2. Розрядіть конденсатор. Для цього використовуйте резистор (5–20 кОм, 1–2 Вт) або ізольовану викрутку для низьковольтних конденсаторів. Просто замкніть контакти на кілька секунд.
3. Носіть захисне спорядження. Гумові рукавички та захисні окуляри — ваші найкращі друзі при роботі з високовольтними конденсаторами, наприклад, у мікрохвильовках.

Після розрядки перевірте напругу мультиметром: значення має бути близьким до нуля. Тільки тоді можна приступати до діагностики.

Методи перевірки конденсатора: покроковий посібник

Тепер, коли ви в безпеці, настав час діяти. Існує кілька способів перевірити конденсатор, залежно від наявних інструментів і типу компонента. Розглянемо їх детально.

Візуальний огляд: перший крок до діагнозу

Іноді конденсатор сам “кричить” про свою несправність. Огляньте його уважно, шукаючи такі ознаки:

• Здуття або розрив. Електролітичні конденсатори часто здуваються зверху, ніби хочуть “вирватися” зі своєї оболонки.
• Витік електроліту. Коричневі або липкі плями біля контактів — явна ознака проблем.
• Тріщини чи обгорілі плями. Керамічні конденсатори можуть тріснути, а танталові — обвуглитися.

Якщо ви помітили хоча б одну з цих ознак, конденсатор, швидше за все, несправний і потребує заміни. Але навіть ідеальний на вигляд компонент може бути “хворим” всередині, тож переходимо до інструментальних методів.

Перевірка мультиметром у режимі вимірювання опору

Цей метод ідеально підходить для новачків, адже більшість мультиметрів мають режим вимірювання опору (Ω). Він дозволяє виявити пробій або обрив у конденсаторі.

1. Встановіть мультиметр у режим вимірювання опору (діапазон 200 кОм або вище).
2. Розрядіть конденсатор, як описано вище.
3. Підключіть щупи мультиметра до контактів конденсатора. Для полярних конденсаторів дотримуйтесь полярності: червоний щуп — до плюса, чорний — до мінуса.
4. Спостерігайте за показаннями:
   • Справний конденсатор. Опір поступово зростає, оскільки конденсатор заряджається від мультиметра. На цифровому дисплеї значення може дійти до “нескінченності” (або 1).
   • Пробитий конденсатор. Опір низький (близько до нуля) і не змінюється.
   • Обрив. Опір залишається нескінченним від початку і не змінюється.

Для наочності уявіть: справний конденсатор поводиться як марафонець, який повільно набирає швидкість, а несправний — або стоїть на місці, або падає від втоми. Цей метод ефективний для конденсаторів із ємністю від 0,5 мкФ, але для менших значень може бути менш точним.

Перевірка ємності мультиметром

Сучасні мультиметри часто мають режим вимірювання ємності (позначений символом “F” або “CAP”). Це дозволяє оцінити, чи відповідає ємність конденсатора заявленому значенню.

1. Виберіть режим вимірювання ємності на мультиметрі.
2. Розрядіть конденсатор.
3. Підключіть щупи до контактів, дотримуючись полярності для електролітичних конденсаторів.
4. Порівняйте показання з номінальною ємністю, вказаною на корпусі. Допустима похибка зазвичай становить ±10–20%.

Наприклад, якщо конденсатор має маркування 4700 мкФ, а мультиметр показує 4500 мкФ — це нормально. Але якщо значення 3000 мкФ або нижче, компонент втратив ємність і потребує заміни.

Перевірка ESR (еквівалентного послідовного опору)

ESR-метр — це спеціалізований прилад для професійної діагностики, який вимірює внутрішній опір конденсатора. Високий ESR вказує на деградацію, особливо в електролітичних конденсаторах.

1. Розрядіть конденсатор.
2. Підключіть його до ESR-метра відповідно до інструкції.
3. Порівняйте показання з типовими значеннями для вашого типу конденсатора (дані можна знайти в технічній документації або на сайтах виробників, наприклад, Vishay чи Kemet).

Цей метод особливо цінний для ремонту складної техніки, як-от материнських плат, де конденсатор може виглядати справним, але погано працювати через високий ESR.

Перевірка без приладів: метод іскри

Якщо мультиметра під рукою немає, можна вдатися до “дідівського” методу перевірки електролітичних конденсаторів.

1. Розрядіть конденсатор.
2. Зарядіть його від джерела живлення з напругою, що не перевищує номінальну (наприклад, 9 В для конденсатора на 16 В).
3. Замкніть контакти викруткою: справний конденсатор дасть яскраву іскру.

Обережно: цей метод небезпечний для високовольтних конденсаторів і може пошкодити компонент, тому використовуйте його лише в крайньому разі!

Типові помилки при перевірці конденсаторів

Типові помилки, яких варто уникати

Перевірка конденсаторів — це не просто “взяв мультиметр і поміряв”. Ось найпоширеніші помилки, які можуть зіпсувати весь процес:

• 🌟 Нерозряджений конденсатор. Забули розрядити? Чекайте удару струмом або згорілого мультиметра!
• 🔧 Перевірка на платі. Інші компоненти схеми можуть спотворити показання. Завжди випаюйте хоча б одну ніжку конденсатора.
• ⚡ Неправильна полярність. Підключення електролітичного конденсатора до мультиметра “навпаки” може пошкодити компонент або дати хибні результати.
• 🛠 Ігнорування візуального огляду. Здуті чи протеклі конденсатори не варто навіть перевіряти — їх одразу на заміну!
• 📏 Використання невідповідного діапазону. Якщо мультиметр налаштований на низький діапазон опору, ви не побачите динаміки заряду.

Уникаючи цих помилок, ви значно підвищите точність діагностики та збережете свої нерви (і, можливо, мультиметр).

Порівняння методів перевірки: що обрати?

Щоб вам було легше визначитися, ми зібрали основні методи перевірки в таблицю:

Джерело: адаптовано з технічної документації сайтів Vishay та RadioTechLab.

Для новачків найкраще почати з візуального огляду та вимірювання опору. Професіонали ж оцінять точність ESR-метра, особливо при ремонті складних пристроїв.

Як обрати мультиметр для перевірки конденсаторів

Не всі мультиметри однаково корисні. Ось що варто врахувати при виборі:

• Функція вимірювання ємності. Не кожен мультиметр має режим “CAP”. Наприклад, популярні моделі, як UNI-T UT61E, пропонують цю функцію, тоді як бюджетні аналогові тестери — ні.
• Діапазон вимірювання. Для конденсаторів від 0,1 мкФ до 10000 мкФ потрібен широкий діапазон.
• Точність. Цифрові мультиметри точніші за аналогові, але стрілочні моделі наочніше показують динаміку заряду.

Для домашнього використання вистачить мультиметра за 500–1000 грн, але якщо ви ремонтуєте техніку професійно, інвестуйте в прилад із функцією ESR (від 2000 грн).

Коли замінювати конденсатор?

Ви провели перевірку, і що далі? Ось чіткі ознаки, що конденсатор пора замінити:

• Візуальні дефекти (здуття, витік, тріщини).
• Ємність відрізняється від номінальної більш ніж на 20%.
• Низький або постійний опір у режимі вимірювання.
• Високий ESR (для електролітичних конденсаторів).

Заміна конденсатора — це не лише про відновлення роботи пристрою, а й про профілактику. Несправний конденсатор може “потягнути за собою” інші компоненти, тож не зволікайте!

Практичний приклад із життя

Уявіть: ви ремонтуєте блок живлення комп’ютера, який не вмикається. Візуальний огляд показав здуття електролітичного конденсатора на 1000 мкФ, 16 В. Ви випаюєте його, перевіряєте мультиметром у режимі ємності — показує лише 600 мкФ. Замінюєте на новий із такими ж параметрами, і комп’ютер оживає! Це класичний випадок, коли своєчасна діагностика рятує техніку від смітника.

Або інший сценарій: у вашій аудіосистемі з’явилися шуми. Перевірка керамічного конденсатора на платі показала обрив — мультиметр не фіксує жодних змін опору. Заміна вирішує проблему, і музика знову звучить чисто.

Ці приклади показують, що перевірка конденсаторів — це не просто технічна процедура, а справжній детектив, де ви розкриваєте таємниці електроніки!

Чому конденсатори виходять із ладу?

Розуміння причин несправностей допомагає не лише діагностувати, а й запобігати проблемам. Ось основні “вороги” конденсаторів:

• Перегрів. Високі температури скорочують термін служби електролітичних конденсаторів.
• Перевищення напруги. Подання напруги вище номінальної призводить до пробою.
• Старіння. Електроліт із часом висихає, знижуючи ємність.
• Механічні пошкодження. Удари чи вібрації можуть порушити структуру конденсатора.

Знаючи це, ви можете подовжити життя своїм пристроям, забезпечуючи хороше охолодження та правильне підключення.

Перевірка конденсаторів — це не лише технічна навичка, а й спосіб відчути себе справжнім інженером, який повертає техніку до життя!

Тепер, коли ви озброєні знаннями, беріть мультиметр і вирушайте на “полювання” за несправними конденсаторами. Чи то ремонт старого телевізора, чи налаштування аудіосистеми — ви готові до будь-яких викликів!
