Штангенциркуль – це справжній чарівник у світі вимірювань, здатний визначити розміри деталей із точністю до часток міліметра. Цей інструмент незамінний для інженерів, майстрів, ювелірів і навіть домашніх умільців. У цій статті ми розберемо, як правильно користуватися штангенциркулем, щоб ваші вимірювання були точними, а робота – легкою і приємною. Від основних принципів до тонкощів догляду – ми охопимо все, що потрібно знати!
Що таке штангенциркуль і як він влаштований?
Штангенциркуль – це прецизійний вимірювальний інструмент для визначення лінійних розмірів: зовнішніх, внутрішніх діаметрів, глибини отворів і товщини. Його назва походить від німецького слова «Stangenzirkel», що означає «вимірювальна лінійка». Завдяки простій конструкції та високій точності (до 0,1 мм або навіть 0,02 мм у цифрових моделях) він став улюбленцем професіоналів.

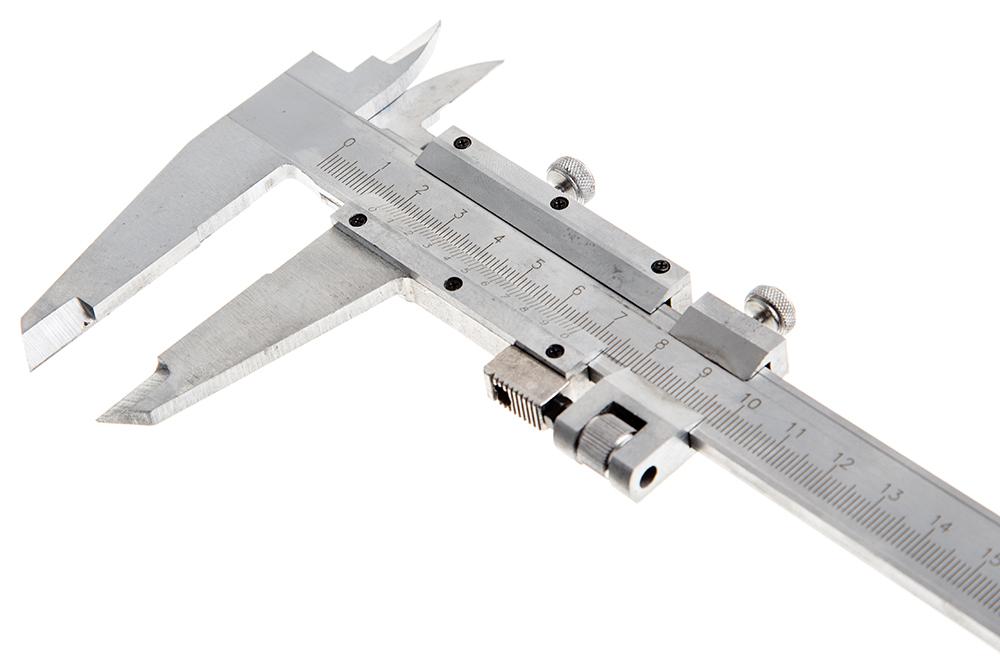

Основні частини штангенциркуля:
- Штанга: Основна лінійка з міліметровою шкалою, на якій нанесені основні поділки.
- Рухома рамка: Слайдер, що переміщається вздовж штанги, із нониусом для точних вимірювань.
- Губки: Зовнішні (для вимірювання зовнішніх розмірів) і внутрішні (для внутрішніх діаметрів).
- Глибиномір: Тонкий стрижень на кінці штанги для вимірювання глибини отворів.
- Нониус: Додаткова шкала на рухомій рамці для зчитування дробових частин міліметра.
- Фіксатор: Гвинт для закріплення рамки після вимірювання.
Цифрові штангенциркулі замінюють нониус дисплеєм, що спрощує зчитування, але принцип роботи залишається тим самим.
Види штангенциркулів
Перед тим, як почати вимірювання, важливо знати, який тип штангенциркуля у вас. Основні види:
| Тип | Опис | Точність | Застосування |
|---|---|---|---|
| ШЦ-І | З двосторонніми губками, нониус | 0,1–0,05 мм | Зовнішні, внутрішні розміри, глибина |
| ШЦ-ІІ | З односторонніми губками, для розмітки | 0,1 мм | Токарна справа, розмітка |
| ШЦ-ІІІ | Для великих деталей | 0,1 мм | Промислові вимірювання |
| Цифровий | З LCD-дисплеєм | 0,02–0,01 мм | Високоточні роботи |
Дані зібрані на основі технічних оглядів інструментів (prom.ua, instr.com.ua).
Як вимірювати штангенциркулем: покрокова інструкція
Штангенциркуль дозволяє проводити три типи вимірювань: зовнішні розміри, внутрішні діаметри та глибину. Ось як це зробити правильно.
Підготовка до вимірювання
Перш ніж почати, переконайтеся, що інструмент готовий до роботи:
- Очистіть штангенциркуль. Протріть губки та штангу м’якою ганчіркою, щоб видалити пил чи бруд.
- Перевірте нуль. Зведіть губки разом. У нониусного штангенциркуля нуль на основній шкалі та нониусі має збігатися. У цифрового – дисплей має показувати 0,00 мм.
- Перевірте деталь. Очистіть об’єкт вимірювання від бруду, іржі чи мастила.
Якщо нуль не збігається, інструмент потребує калібрування у майстерні.
Вимірювання зовнішніх розмірів
Це найпоширеніший тип вимірювання, наприклад, для товщини болта чи діаметра труби.
- Розведіть зовнішні губки, розмістіть деталь між ними.
- Акуратно зведіть губки, щоб вони щільно прилягали до поверхні деталі, але без надмірного тиску.
- Зафіксуйте рамку гвинтом, щоб уникнути зміщення.
- Зчитайте показання:
- Нониус: Подивіться, де нуль нониуса на рухомій рамці вказує на основній шкалі (цілі міліметри). Потім знайдіть поділку нониуса, що точно збігається з поділкою основної шкали – це дробова частина (наприклад, 0,1 мм).
- Цифровий: Показання відображаються на дисплеї.
Приклад: Якщо нуль нониуса вказує між 10 і 11 мм, а 5-та поділка нониуса (0,1 мм) збігається з основною шкалою, результат – 10,5 мм.
Вимірювання внутрішніх діаметрів
Для вимірювання отворів чи внутрішніх пазів використовують внутрішні губки.
- Вставте внутрішні губки в отвір, розведіть їх до упору в стінки.
- Переконайтеся, що губки прилягають рівно, без перекосів.
- Зафіксуйте рамку та зчитайте показання, як описано вище.
Для малих отворів (менше 10 мм) використовуйте штангенциркуль із тонкими губками.
Вимірювання глибини
Глибиномір штангенциркуля допомагає визначити глибину отворів чи пазів.
- Висуньте глибиномір, розмістіть кінець штанги на поверхні деталі.
- Опустіть стрижень глибиноміра до дна отвору, тримаючи штангу перпендикулярно.
- Зафіксуйте положення та зчитайте показання.
Для точності повторіть вимірювання 2–3 рази.
Як зчитувати показання нониусного штангенциркуля?
Зчитування нониуса – найскладніша частина для новачків, але з практикою вона стає інтуїтивною. Ось як це зробити:
- Цілі міліметри: Подивіться, де нуль нониуса розташований на основній шкалі. Це ціла частина вимірювання.
- Дробові міліметри: Знайдіть поділку нониуса, яка точно збігається з поділкою основної шкали. Помножте номер поділки на ціну поділки нониуса (зазвичай 0,1 мм або 0,05 мм).
- Підсумок: Додайте цілу та дробову частини.
Наприклад, якщо нуль нониуса між 25 і 26 мм, а 7-ма поділка нониуса (ціна поділки 0,1 мм) збігається з основною шкалою, результат: 25 + (7 × 0,1) = 25,7 мм.
Поради для точних вимірювань
Щоб ваші вимірювання були максимально точними, дотримуйтесь цих рекомендацій.
- 📏 Тримайте інструмент рівно. Перекоси губок чи штанги спотворюють результат.
- 🔍 Не тисніть сильно. Надмірний тиск на губки може деформувати деталь або інструмент.
- 🔄 Повторюйте вимірювання. Проведіть 2–3 вимірювання в різних точках деталі для перевірки.
- 🛠️ Калібруйте регулярно. Перевіряйте нуль перед кожною роботою, особливо після падіння інструмента.
Типові помилки новачків
Недосвідчені користувачі часто припускаються помилок, які впливають на точність. Ось як їх уникнути:
- Брудні губки. Бруд чи мастило на губках додають зайві міліметри до результату.
- Неправильне зчитування нониуса. Плутають поділки нониуса чи неправильно додають дробову частину.
- Перекоси. Нерівне розташування губок чи глибиноміра спотворює вимірювання.
- Використання пошкодженого інструмента. Тріщини чи знос губок знижують точність.
Перед кожним вимірюванням перевіряйте стан інструмента та чистоту деталі.
Догляд за штангенциркулем
Щоб штангенциркуль служив роками, дотримуйтесь простих правил догляду:
- Чистота: Після використання протирайте інструмент сухою ганчіркою, видаляйте бруд із губок і штанги.
- Зберігання: Зберігайте в чохлі чи футлярі, уникайте вологих місць, щоб запобігти корозії.
- Акуратність: Не кидайте інструмент і не використовуйте його як молоток чи викрутку.
- Цифрові моделі: Виймайте батарейку при тривалому зберіганні, уникайте потрапляння води на дисплей.
Регулярна перевірка у майстерні (раз на 1–2 роки) допоможе зберегти точність інструмента.
Цікаві факти про штангенциркуль
Штангенциркуль – більше, ніж просто інструмент, це символ точності та інженерної майстерності. Ось кілька цікавих фактів.
- 📜 Винахід із Франції. Штангенциркуль винайшов П’єр Верньє в XVII столітті, а нониус названий на його честь.
- 🔧 Космічна точність. У космічній промисловості використовують штангенциркулі з точністю до 0,01 мм для виготовлення деталей двигунів.
- 💎 Ювелірна справа. Ювеліри використовують мініатюрні штангенциркулі для вимірювання дорогоцінного каміння.
- 🔋 Цифрова ера. Сучасні цифрові штангенциркулі можуть підключатися до комп’ютера для автоматичного запису даних.
Дані зібрані з технічних джерел (metrology.com.ua, toolworld.ua).
Який штангенциркуль обрати?
Для домашнього використання підійде нониусний штангенциркуль ШЦ-І з точністю 0,1 мм і діапазоном вимірювань 0–150 мм. Для професійної роботи (ювелірної, токарної) краще обрати цифровий із точністю 0,02 мм. Популярні бренди: Mitutoyo, Intertool, Topex.
Перед покупкою перевірте плавність ходу рамки, чіткість шкали та відсутність люфту.
Штангенциркуль – це ваш надійний помічник у світі вимірювань, який поєднує простоту та точність. Освоївши його, ви зможете вимірювати деталі з ювелірною точністю, будь то ремонт автомобіля чи створення меблів. Дотримуйтесь наших порад, практикуйтеся, і цей інструмент стане вашим вірним другом у будь-якій майстерні!
